在配電與用電領域中，開關柜是一種最常見的設備，外線進入開關柜，經主開關和分控開關的配置，然后出線。為了監測進線出線的電壓電流等參數，很多開關柜內安裝了電壓和電流互感器，把高壓變?yōu)榈蛪核徒o二次裝置做處理分析。隨著技術的進步和需求的增多，開關柜內一次設備越來越多，那需要做監測的二次裝置也就隨著增多。
眾多的二次裝置都需要安裝在開關柜上，每臺裝置都要單獨開孔、單獨布線，在開關柜體積逐步小型化的趨勢下，開關柜面板漸漸裝不下如此繁多的設備，復雜的布線也不利于施工。而且對于后臺通信來說，過多的設備同時通信，效率低，走線復雜。那么多種類、不同廠家的設備使用維護起來也不怎么方便。
公司在市場調研、現場分析的基礎上，本著為客戶解決實際問題的初衷，提出了一種將多種儀表功能融合進一臺智能裝置的概念，經過了半年論證和研發以及多機構嚴格測試，形成了獨具特色的HSD-ZK系列開關柜智能集控裝置。
HSD-ZK系列開關柜智能型集控裝置提高了性價比，增強了穩定性，降低了使用難度，為客戶解決了實際問題，經過長期的市場實踐，贏得了廣泛好評。
下面是安裝HSD-ZK系列產品和安裝普通分離儀表的開關柜各項性能的對比：
|
對比項目 |
安裝HSD-ZK系列集控裝置 |
開關柜安裝普通分離式儀表 |
|
開關柜面板 |
簡潔美觀，各種數椐、狀態一目了然 |
布局雜亂、數據顯示分散、不易讀 |
|
開關柜內部就地操作 |
布線方便，走線極少 操作界面統一，便捷易用 |
連續眾多，走線凌亂 操作不便，入門難度大 |
|
后臺通信 |
一條通信總線，一種通信協議， 統一數據格式，組態便捷費用低，工作穩定 |
多條通信總線，不同協議和格式，組態成本高，通信沖突時有 |
|
維護 |
森德統一質量保證，故障定位快 維修或更換迅速 |
檢修難度大，聯系多家廠商， 互相推諉時有 |
|
采購成本 |
功能整合度高，性價比高， 全國統一銷售，產品有保障 |
各種儀表廠家眾多，型號繁雜， 價格不一，良莠不齊 |
■DSP+Cortex雙主控芯片。DSP處理器負責數據處理運算，速度快、實時性高，Cortex內核處理器負責開關量輸入輸出和人機界面，操控動作迅速、顯示流暢。
■幾乎集成了所有主流開關柜二次功能，整合度強，性價比高，并采用可擴展式模塊化構架，方便日后功能升級和維護。
■雙TFT真彩液晶屏顯示各種數據，字符清晰細膩，菜單式操作，方便易用。高亮度LED平面管動態顯示開關狀態。
■觸頭在線測溫采用無線+有線構架，使用自有無線傳輸協議，抗串?dāng)_能力強，傳感器模塊采用無天線設計，避免局放風險，便于安裝。
■避雷器∕組合式過壓保護器在線監測采用二重?cái)?shù)字濾波算法和進口高增益儀表運放，保證放電計數百分之百準確，泄漏電流測量精度處于業界領先水平。
■高精度電參數測量（0.2級），包括三相電壓∕電流、有功∕無功功率、有功∕無功電度量、功率因數、頻率等。每1秒鐘更新一次數據。還具有低電壓報警、超負荷報警、PT錯相報警、CT接反報警等功能。
■獨立的隔離485通信模塊，保證通信可靠性和實時性。配合標準ModbusRTU協議，后臺組態方便。
■產品核心部件全部通過光隔和磁隔與外界電磁環境隔離，線路板上大量采用進口濾波和抗沖擊原件，以 保證在復雜的工業環境下可靠運行，杜絕誤報、死機、頻繁重啟等現象。
技術指標
|
工作電源 |
工作電源：85～260VAC∕120～360VDC 功耗：＜15W |
|
絕緣性能 |
大于100MΩ |
|
環境條件 |
運行溫度范圍：-20℃～+55℃ 運輸及存儲溫度范圍：-40℃～+85℃ 濕度：15%～95% ，不凝結 |
|
交流輸入 |
交流電壓輸入：額定線電壓100V，最大120V 交流電流輸入：額定5A ，最大6A 接線方式：三相四線制、三相三線制，在訂貨時指定 |
|
交流量測量精度 |
電流：0.2% 電壓：0.2% 功率：0.5% 電度：0.5% 頻率：±1% 跟蹤范圍：45～55HZ |
|
輸出接點能力 |
連續通電：5A 動作時間：＜5ms 分段能力：5A10000次 |
|
開關量輸入 |
空接點，光電隔離，隔離電壓2500V |
|
溫濕度測量范圍、精度 |
濕度：范圍0～100RH% 精度+∕-3RH% 溫度：范圍-40℃～80℃ 精度+∕-0.4℃ |
|
高壓觸頭在線測溫 |
溫度：-55℃～+125℃ ±0.5℃ 無線通信頻率：2.4GHz 刷新周期：10s |
|
三相組合式過電壓保護器 |
動作壽命可達100000次;2ms方波通流量為國標規定數值，若用戶提出要求，通流容量可做到600、800、1000、1200、1600A |
|
氧化鋅避雷器 |
2ms方波通流量為國標規定數值，若用戶提出要求，通流容量可做到600、800、1000、1200、1600A |
|
計數功能 |
泄漏電流測量范圍：0～10mA 精度：±1%（配避雷器） 放電計數范圍：每相0～85535 準確度：100% |
|
CT二次開路保護 |
漏電流：＜1mA 保護電流：≤5A 動作電壓：150V±10% 動作時間：＜50ms |
|
數據通信 |
接口：RS485 Modbus RTU 波特率：9600 |

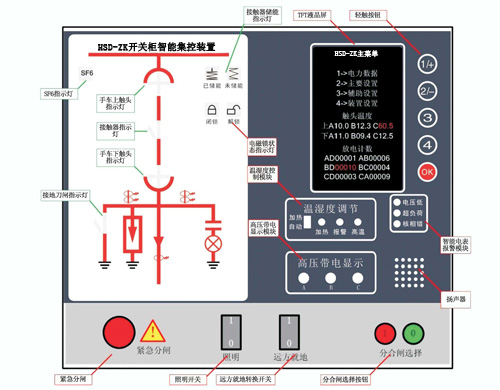

面板說明
按鍵功能
1∕+ ：根據液晶屏所顯示的菜單項標號選擇相應的功能；所要調整的參數值加1。
2∕-：根據液晶屏所顯示的菜單項標號選擇相應的功能；所要調整的參數值減1。
3、4：根據液晶屏所顯示的菜單項標號選擇相應的功能。
OK :確認更改設置;返回上一級菜單。
主要功能
■TFT真彩液晶屏
雙屏組合，尺寸達到4.8英寸，分辨率高達320*480。字符清晰細膩，菜單式操作，方便易用。以醒目色彩提示異常數據，便于觀察。
■高亮度LED一次模擬屏
可動態的進行手車位置指示、斷路器狀態指示、接地開關位置指示、斷路器儲能情況指示、電磁鎖狀態指示等。一次圖可以按要求設計。
■高精度智能電能儀表
提供完整的電參數測量功能，可測量并顯示三相線電壓有效值、相電壓有效值、三相電流有效值、有功功率、無功功率、有功電度正向∕反向，無功電度正向∕反向、功率因數、頻率，并提供下列故障報警：
低電壓報警：三相中任一相電壓低于額定電壓的70%時，報警燈亮，直至故障消失；
核相錯報警：電壓幅值正常時，如果三相電壓相位差有誤，報警燈亮，此時應檢查PT接線順序；
CT接反報警：電流方向跟電壓方向相反時，報警燈亮，此時應檢查CT接線方向。
■無線觸頭在線測溫
電力設備連接部位，如開關、斷路器觸頭和母線橋架、高壓電纜接點，由于溫濕度變化、設備基礎變化、材料銹蝕、松動等原因，易造成接觸不良、接觸電阻增大，在電流通過時容易引起發熱燒壞設備，嚴重的甚至導致一次設備起火爆炸，對這些觸頭和接點的溫度進行動態追蹤監測應成為保證電力系統安全可靠運行的基礎性工作。
本裝置的測溫系統依靠安裝在開關觸頭上的無線溫度傳感模塊收集觸頭溫度，顯示在裝置液晶屏上，同時送往后臺數據庫記錄和分析。測溫系統可設置報警溫度閥值，便于及時發現問題。
■避雷器∕組合式過壓保護器在線監測
避雷器∕組合式過壓保護器長期在線運行后，由于時長經受過電壓沖擊（起保護作用時），導致其內部老化，繼續運行就有熱崩潰（爆炸）的風險。而放電次數和泄漏電流是表征其老化程度的重要指標。
組合式過壓保護器，因其內部串聯間隙，泄漏電流一般忽略不計，裝置主要監測它的相間和相對地放電計數。相對地計數用AD、BD、CD表示，相間計數用AB、BC、CA表示。當計數值大于65535時自動歸零。
對于避雷器，放電次數和泄漏電流都要監測，泄漏電流超限時，裝置報警，限值可根據避雷器種類設定。帶避雷器監測功能的裝置（Z-320、Z-620）安裝示意圖如下：
■可遠程操作的斷路器分合閘控制
分合閘控制部件以電子控制節點取代老舊的轉換開關，輕觸分閘或合閘按鈕，再點擊OK才能確認分合閘操作，有效降低誤操作幾率，也避免了老式開關易損壞、不美觀的缺點。并提供緊急分閘開關以備不時之需。同時通過后臺通信也可遠程進行分合閘操作。
■CT二次開路保護功能
CT（電流互感器）在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流等），可能會在二次側產生高達上萬伏的過電壓，不僅給二次絕緣造成危害，還會使互感器過激而燒毀，甚至危及工作人員生命安全。裝置采用外置功能模塊的形式提供開路保護功能。保護動作后，模塊上顯示故障點位置，并有接點信號輸出，方便故障排除。功能模塊標配6繞組。可同時對6組CT提供保護。
■柜內溫濕度顯示和調節
裝置標配兩只寬范圍溫濕度傳感器，帶兩路獨立可控的加熱器控制節點和一路排風扇控制節點。傳感器體型小巧，便于安裝。
裝置按設定的溫度和濕度數值自動啟停相應加熱器和排風扇，并有連續運行保護、加熱回路斷線報警、傳感器失靈報警等功能。各項設置參數均可由用戶根據現場情況在菜單中調整。
■高壓帶電顯示和電磁閉鎖
裝置配合市面上大多數帶電傳感器可實現高壓帶電指示功能，并能同時控制電磁鎖。開關柜任一相帶電時，閉鎖節點斷開，閉鎖燈亮，電磁鎖不帶電，無法開啟。三相都不帶電時，閉鎖節點閉合，解鎖燈亮，電磁鎖帶電，可以操作。
■語音防誤和人體靠近提示
當手車離開試驗位置進入工作位置時，若斷路器處于合閘狀態，語音提示“請分?jǐn)嗦菲?rdquo;。當手車離開試驗位置進入工作位置時，若斷路器處于合閘狀態，語音提示“請分接地開關”。當開關柜送電或斷電時，或人員靠近時，語音提示帶電情況。此功能可關閉。
■帶隔離的RS485通信
裝置采用獨立的三隔離RS485模塊，保證通信穩定可靠。
裝置所有的開入量數據和模擬量測量數據都可以通過RS485總線上傳至后臺組態軟件，便于存檔和分析。本公司提供免費的組態測試工程文件（MCGS）。
安裝說明
■尺寸
寬高度：230mm225mm85mm
開孔尺寸：223mm205mm上下8個ф5安裝孔
型號說明
HSD-ZK系列選型表
|
|
|
HSD-KZ-310系列 |
HSD-KZ -320系列 |
HSD-KZ -610系列 |
HSD-KZ -620系列 |
HSD-KZ –L 系列 |
HSD-KZ –D 系列 |
HSD-KZ –P 系列 |
說明 |
|
基本功能 |
TFT真彩液晶屏2.4寸雙屏 |
√ |
√ |
√ |
√ |
√ |
數碼管 |
- |
|
|
高亮度LED一次模擬屏 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
按客戶一次圖設計 |
|
|
柜內溫濕度顯示和調節 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
標配2路溫濕度傳感器 |
|
|
高壓帶電指示及電磁鎖控制 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
語音防誤和人體靠近提示 |
√ |
√ |
√ |
√ |
√ |
√ |
- |
|
|
|
儲能LED提示 |
o |
o |
o |
o |
o |
o |
√ |
|
|
|
SF6LED指示 |
o |
o |
o |
o |
o |
o |
- |
|
|
|
基本開入量 |
√ |
√ |
√ |
√ |
√ |
√ |
- |
7組 |
|
|
擴展開入量 |
|
