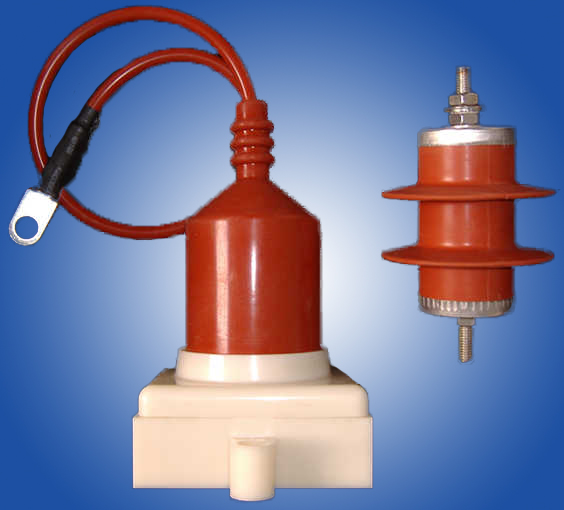

HSD-DB系列高壓電纜保護器
通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜金屬護層一端直接接地，另一端則須通過保護器接地。如果線路較長，還應將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。
針對電力系統電纜運行特點，我公司研發生產了HSD-DB系列電纜護層保護器，可廣泛應用于單芯電力電纜線路中，用來保護電纜的金屬護層免受各種過電壓的危害。
型號說明：
規格有3KV、6KV、10KV、35KV、110KV及220KV電壓等級，技術參數見表一
|
系統額定電壓（KV） |
10KV雷電沖擊電流殘壓≤（KV） |
直流1mA參考電壓≥（KV） |
通流容量 |
泄露電流≤（uA） |
|
|
8/20us沖擊峰值（KA） |
2ms方波峰值（A） |
||||
|
3 |
2.1 |
1.1 |
10 |
400 |
150 |
|
6 |
4.0 |
2.1 |
10 |
400 |
150 |
|
10 |
5.5 |
5 |
10 |
400 |
150 |
|
35 |
12 |
6.5 |
10 |
400 |
150 |
|
110 |
24 |
14 |
10 |
400 |
150 |
|
220 |
31 |
18 |
10 |
400 |
150 |
1、環境溫度-45℃～+60℃；
2、海拔不超過2000m；超出2000m可根據實際情況特制；
3、電源頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；安裝場所的空氣中不應含化學腐蝕氣體、爆炸性塵埃；4、最大風速不超過35m/s
訂貨須知 :
用戶選用HSD-DB系列高壓電纜保護器時，請?zhí)峁┫鄳恼f明及參數：
1、提供電壓等級；
2、產品名稱、型號、及數量 、特殊功能請注明；
3、配帶放電計數器的電纜保護器請注明線長。
