HSD電網故障智能測控裝置
對于這些故障。通常是靠裝設“消弧裝置”、“選線裝置”、“消諧裝置”、“微機綜保”等多個裝置才能進行檢測與處理。不僅系統結構復雜、可靠性差；而且由于協調與配合等問題難以解決，這些裝置的使用效果并不理想，一次系統圖見圖1

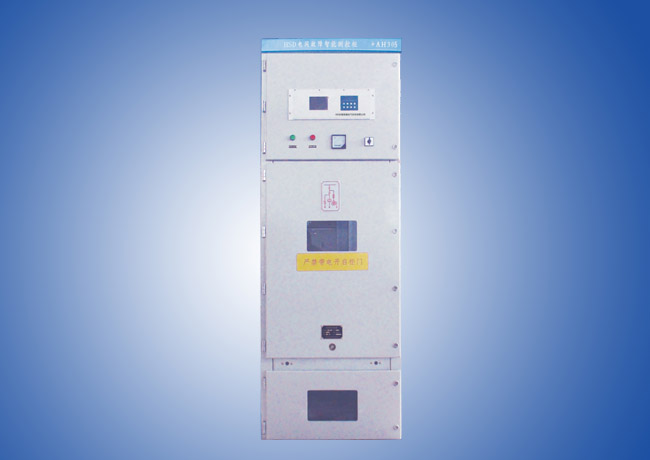

圖1（HSD手車式）
系統發生單相接地故障時，能否有效控制故障的發展并快速準確選出故障線路是避免被迫跳閘的關鍵。由于“消弧裝置”的消弧原理至今未形成共識，有些“消弧裝置”動作后并未有效控制單相接地故障的繼續發展；由于“選線裝置”的選線準確率、“消弧裝置”的功能配置以及“選線裝置”與“消弧裝置”之間配合等問題沒能很好解決，被迫跳閘事故最終未能避免；由于總站與分站“消弧裝置”動作配合沒能協調好，造成一次接地故障多臺“消弧裝置”同時動作不能復位。為此，很多人誤認為“消弧裝置”不起作用，尤其對于由市電直接供電的企業變電所，反而大大增加了被上一級變電所停電的機會。另一方面，“消弧裝置”的柜體結構只能做成固定式，不僅柜內設備檢修不方便，柜內任何一處發生相間或相對地放電都很容易導致事故的擴大，與KYN28型手車式開關柜并柜不協調、不美觀，而且對于原有KYN28型手車式PT柜進行現場改造也相當困難。
本公司專門研制的電網故障智能測控裝置（以下簡稱“HSD智能測控柜”），綜合考慮了電網運行電壓的實時監測與越限報警、單相接地故障的有效控制和快速準確選線、安裝在各級電站以及由市電直接供電的企業變電所母線上的HSD智能測控柜動作程序的合理優化，是電網運行狀態監測和處理斷線故障、接地故障、鐵磁諧振故障以及電壓越限故障的智能測控和得力助手。HSD智能測控柜還專門設計了一種手車式的柜體結構，方便現場改造和檢修。HSD智能測控柜主要有柜體、微機綜合控制器、電壓互感器、分相接地開關等組成。
電網故障智能測控裝置的適用范圍
■HSD智能測控柜適用于3～35KV交流50（60）HZ電網。
■HSD智能測控柜可裝在各級變電所的母線上，用以檢測并處理電壓越限、鐵磁諧振、單相接地、系統斷線等故障。
■HSD智能測控柜適用于戶內。
電網故障智能測控裝置的功能
■正常監測功能
正常運行時HSD智能測控柜的面板上顯示系統運行電壓，并可向外部回路提供二次電壓信號，取得常規的PT柜及其監測儀表。
■越限報警功能
當系統運行電壓超過或低于預先設定的限值時，HSD智能測控柜可及時報警，面板顯示故障類型和故障電壓，并輸出接點信號供用戶使用。
■斷線保護功能
由于電壓互感器高壓熔斷器熔斷或缺相運行導致系統單相斷線、兩相斷線或三相斷線時，HSD智能測控柜面板上顯示斷線相別和各相電壓，并輸出接點信號供用戶使用。
■接地控制功能
系統發生單相接地故障時，能在30ms左右將故障相快速直接接地，熄滅接地電弧，限制弧光接地過電壓，有效地控制故障進一步發展。
■接地選線功能
HSD智能測控柜配置的基于“最大增量法”原理的選線模塊，根據接地電弧熄滅前后只有故障線路零序電流變化最大的特征，可以對兩段母線的36路出線和2路進線較準確地選出故障區域和故障線路。
■過壓限制功能
HSD智能測控柜中的三相組合式過電壓保護器可以把發生在相對地和相與相之間的雷電過電壓及各種系統內部過電壓限制到較低的水平；對于總站型的HSD智能測控柜，當系統發生弧光接地時可把弧光接地過電壓限制在線電壓的安全水平。
■事故追憶功能
HSD智能測控柜可記錄50次故障的類型，發生時間及故障時的電氣量，為故障的分析與處理提供有效信息，還能記錄現場參數設置和功能設置的時間，以備查閱。
■數椐遠傳功能
HSD智能測控柜配置了RS485微機通訊接口，可按照給定的通訊規約實現與微機監控系統的數據遠傳，用戶可以在監控中心實時監測系統運行電壓，調閱故障類型、故障相別以及故障時的電氣參數。
■消除諧振功能
HSD智能測控柜可以根據電壓互感器開口三角電壓的幅值和頻率判斷出鐵磁諧振的類型并投入相應的阻尼電阻，使諧振迅速消除；也可按照用戶要求配置不飽和電壓互感器或本公司特殊研制的一次消諧器。
電網故障智能測控裝置的特點
■功能高度集成
HSD智能測控柜對于中壓電網常見的電壓越限、系統斷線、單相接地、鐵磁諧振等故障都能實現快速檢測與控制，并能實時監測系統運行電壓，具有極高的性?xún)r(jià)比。
■動作快速準確
對于單相接地故障，微機綜合控制器能在15ms之內判斷出故障的類型和相別，可以按照給定的功能設置在20ms之內向故障相的接地開關發出合閘指令，整個HSD智能測控柜可以在30ms左右快速動作。利用電弧熄滅前后只有故障線路零序電流變化最大的特征，專門研制的基于“最大增量法”原理的小電流選線模塊不僅使弧光接地時選線準確率大大提高，而且選線過程不影響HSD智能測控柜在30ms左右快速將故障相直接接地。
■方案智能合理
根據同一系統不同安裝地點的特殊要求，對HSD智能測控柜的功能和控制程序進行了優化組合，分為“總站型”和“分站型”（詳見表2功能配置表），能有效避免一次單相接地故障多臺同時動作不能復位的問題。對于由市電直接供電的“外引電源型”的HSD智能測控柜，則選擇只有單相弧光接地才動作，同時根據進線零序電流的變化區分“內網”故障還是“外網”故障。若是“外網”故障則分相接地開關合閘后延時自動分閘，此后若故障仍存在則不再動作，由上一級變電所處理接地故障；若是“內網”故障則分相接地開關合閘后延時自動分閘，此后若故障仍存在則再次動作不再分閘，由本級變電所先完成轉移負荷的倒閘操作后再處理故障。對于電壓越限和系統斷線故障，則輸出無源開關量接點信號由用戶根據現場需要確定動作對象。
■現場使用方便
除了固定式柜體結構之外，HSD智能測控柜允許采用可抽出式的柜體結構，保證了與KYN28型手車式開關柜時的整體美觀協調性，方便柜內設備的檢修，還大大減少了KYN28型手車式PT柜現場改造的工作量。系統發生單相接地故障HSD智能測控柜動作后，允許系統單相對地電容電流安全通過至少2小時以上，同時還能迅速準確地選出故障線路，為用戶處理故障提供了充分的條件。其保護功能不受電網規模和運行方式的影響。
■運行安全可靠
可抽出式的HSD智能測控柜的整個柜體分為母線室、PT室和接地開關室，各隔室之間完全密閉隔離，具有獨立的泄壓通道，任何隔室故障都不會導致事故的擴大。與分相接地開關串聯的高壓限流熔斷器，是我公司專門針對兩相短路和大能量開斷而研制的專用產品，可避免熔斷器熔斷時因能量過大造成柜內短路的事故。
電網故障智能測控裝置的型號
備注：I型HSD總站型（智能柜） II型HSD分站型（智能柜）
|
技術指標 |
技術參數 |
備注 |
|
額定電壓 |
7.2、12、24、40.5KV |
|
|
額定電流 |
63、80、100、160、 200、400、630、1250A |
額定電流較大時，采用分相控制的快速真空斷路器作為分相接地開關 |
|
額定頻率 |
50（60）Hz |
|
|
控制器工作電源 |
交流或直流220V |
|
|
分相接地開關工作電源 |
交流或直流220V |
|
|
允許線路零序電流互感器輸出范圍 |
0.02～2.0A |
|
電網故障智能測控裝置的技術參數
HSD智能測控裝置功能配置（表2）
|
功能代號 |
Ⅰ型 |
Ⅱ型 |
Ⅲ型 |
Ⅳ型 |
Ⅴ型 |
|
HSD總站型 |
HSD分站型 |
HSD-X系列 |
HSD-Y系列 |
HSD-KX系列開關消弧 |
|
|
正常監測功能 |
√ |
√ |
√ |
√ |
√ |
|
越限報警功能 |
√ |
√ |
√ |
√ |
√ |
|
斷線保護功能 |
√ |
√ |
√ |
√ |
√ |
|
接地控制功能 |
√ |
× |
√ |
× |
√ |
|
接地選線功能 |
√ |
√ |
可選 |
可選 |
可選 |
|
過壓限制功能 |
√ |
√ |
√ |
√ |
√ |
|
事故追憶功能 |
√ |
√ |
√ |
√ |
√ |
|
數據遠傳功能 |
√ |
√ |
√ |
√ |
√ |
|
消除諧振功能 |
√ |
√ |
可選 |
√ |
可選 |
■安裝在總降變電所主母線上的HSD智能測控柜應選擇“總站型”（可以選用Ⅰ型）
■安裝在總降變電所的一級分站母線上的HSD智能測控柜應選擇“分站型”（可以選用Ⅱ型），若作為總站的“接地控制功能”的后備，則應選擇“總站型”（可以選用Ⅰ型）
■安裝在市直供電的“外引電源型”企業變電所母線上的HSD智能測控柜應選擇“總站型”（可以選用Ⅰ型），同時應在供貨技術協議上注明“外引電源型”，以便特殊設計HSD智能測控柜的動作程序。
■安裝在由一級分站供電的二級分站以及二級以下分站母線上的HSD智能測控柜應選擇“分站型”（可以選用Ⅱ型）
■當安裝有“總站型”HSD智能測控柜的兩段母線并列運行時，應將其中一臺的“接地控制功能”退出運行。
電網故障智能測控裝置的運行環境要求
■環境溫度：-15℃～+50℃允許在不低于-35℃條件下儲運。
■海拔高度：≤1000m（特殊情況可達到4000m）
■周?chē)諝鉂穸龋喝掌骄鶞囟?le;96%，月平均溫度≤90%。
■地震烈度：8級（水平加速度0.25g,垂直加速度0.105g）
■使用環境：不得有粉塵、煤氣、煙氣等具有爆炸性、腐蝕性和易燃型的混合物。
電網故障智能測控裝置的柜體結構
■HSD智能測控柜可采用可抽出式柜體結構。
■可抽出式柜體結構，一次部分分為電壓互感器室、接地開關室和母線室三個隔室。每個隔室都設有獨立的泄壓通道以防止柜內短路時引起“爆炸”。各隔室之間以及一次部分與二次部分之間相互封閉隔離，任何隔室發生事故均不會影響其他隔室，一次部分的事故也不會波及到二次回路
■6-10KV柜體結構參考尺寸為：800（1000）x2300x1500mm;
35KV柜體結構參考尺寸為：1800x2600x2800mm可根據用戶要求，協商后特殊生產;
1、綜合控制器 2、接地電容電流表 3、轉換開關 4、一次模擬圖 5、前中門可視窗 6、裝置銘牌 7、手車搖把孔 8、前下門觀察窗 9、前門電磁鎖 10、觸頭盒 11、高壓限流熔斷器 12、分相接地開關 13、隔離手車 14、帶電傳感器 15、高壓熔斷器 16、防爆型大能容智能保護裝置 17、電流互感器 18、專用不飽和電壓互感器 19、照明燈 20、后門電磁鎖 21、后門照明燈。
包裝、運輸、儲存
■一般采用木箱包裝，柜體底座應固定在包裝箱底板上。
■不宜在三級以下公路上長距離運輸，必要時可拆散包裝、重要部件盡量不用公路運輸。
■長期不用時，應儲存在干燥通風的倉庫內，不宜長期在戶外儲存。
訂貨須知
■用戶須提供HSD智能測控柜安裝處的母線電壓、母線短路容量（或短路阻抗）、電氣一次接線圖、系統最大可能的單相對地電容電流、選線路數、PT二次原理接線圖及其中性點接地方式。所需柜體外形尺寸要求和色標，若與其他開關設備并柜安裝則須提供并柜尺寸圖和色塊。
■用戶須根據系統實際和HSD智能測控柜的安裝位置確定功能組合，參照功能配置表進行設備選型。
售后服務與承諾
■我公司技術人員根據用戶提供的現場資料進行個性化設計，經用戶簽字認可后方可施工。每臺產品必須通過模擬真實運行環境的1:1試驗才可出廠。
■HSD智能測控柜現場調試由本公司負責，用戶應對現場售后服務提供必要的配合、協助落實現場的安全。
■HSD智能測控柜動作后，用戶可直接聯系公司，我公司承諾24小時內給予答復，必要時將在第一時間趕到現場。切記不可將上述元件拆開自行維修！
■公司對所提供的產品實行終生維修，12個月內本公司無償更換或維修，超過12個月費用只收取工本費。
