在消弧線圈接地系統補償量或選線無法滿足系統快速發展需要時，為了更好的限制系統過電壓水平以及快速的選擇和切除故障線路，多采用中性點經電阻接地方式、在發電系統中為了限制發電機出口流過的故障電流和限制過壓水平，也多采用中性點經電阻接地方式。
中性點經電阻接地可有效限制間歇弧光接地過電壓、降低系統操作過電壓、消除系統諧振過電壓、方便配置單相接地故障保護、可在短時間內有效切除故障線路。從而降低系統設備的絕緣水平，延遲系統設備的使用壽命，提高系統運行的安全可靠性。
中壓配電系統中，如果變壓器為三角形接法，則需加裝Z型接地變壓器，以便為系統人為引出中性點，以加裝中性點接地電阻柜。
使用條件1、環境溫度：-30℃～+50℃；
2、大氣相對濕度：日平均不超過95%，月平均不超過90%；
3、海拔不超過3000m；
4、具有良好的接地網；
5、使用于電網頻率48～52Hz（50Hz系統），58～62 Hz（60Hz系統）的系統中；
6、周圍環境中無易燃易爆、腐蝕性氣體及導電塵埃；
7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%；
注：若使用條件與以上不同時，需在訂貨時加以注明。
常規技術參數
1、HSD-DZ-A型發電機中性點接地電阻柜技術參數推薦表
|
發電機容量（MW） |
100 |
125 |
(200)300 |
600 |
1000 |
|||||
|
發電機額定電壓（KV） |
10.5 |
13.8 |
15.75 |
18 |
20 |
20 |
24 |
24 |
27 |
|
|
預計回路單相接地最大電容電流（A） |
4 |
5 |
6 |
8 |
10 |
|||||
|
接地變壓器一次側過電壓（KV） |
(10.5) 10.5/ |
(13.8) 13.8/ |
(15.75) 15.75/ |
(18) 18/ |
(20) 20/ |
(20) 20/ |
(24) 24/ |
(24) 24/ |
(27) 27/ |
|
|
接地變壓器二次側過電壓（KV） |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
|||||
|
接地變壓器額定容量（KVA） |
30 |
30 |
50 |
50 |
63 |
|||||
|
二次側電阻值（Ω） |
(0.35)1.0 |
(0.3)0.8 |
(0.2)0.5 |
(0.18)0.4 |
(0.15)0.3 |
|||||
|
接地保護抽取電壓（KV） |
(0.173)0.1 |
(0.173)0.1 |
(0.173)0.1 |
(0.173)0.1 |
(0.173)0.1 |
|||||
|
型號 |
系統額定電壓（KV） |
短時通流電流（A） |
短路通流時間 |
標稱阻值（Ω） |
|
HSD-DZ-B-6/36.4 |
6.3 |
100 |
10 |
36.4 |
|
HSD-DZ-B-6/18.2 |
6.3 |
200 |
10 |
18.2 |
|
HSD-DZ-B-6/9.09 |
6.3 |
400 |
10 |
9.09 |
|
HSD-DZ-B-6/6.06 |
6.3 |
600 |
10 |
6.06 |
|
HSD-DZ-B-10/15.16 |
10.5 |
400 |
10 |
15.16 |
|
HSD-DZ-B-10/10.10 |
10.5 |
600 |
10 |
10.10 |
|
HSD-DZ-B-10/7.57 |
10.5 |
800 |
10 |
7.57 |
|
HSD-DZ-B-10/6.06 |
10.5 |
1000 |
10 |
6.06 |
|
HSD-DZ-B-35/20.20 |
35 |
1000 |
10 |
20.20 |
|
HSD-DZ-B-35/10.10 |
35 |
2000 |
10 |
10.10 |
1、電阻柜阻值可從1歐姆到2000歐姆，電流從1安培到2000安培設計，允許通流時間10s、15s、30s、60s、2h。電阻值的誤差±3%。
2、電阻柜用于戶內或戶外，柜體采用不銹鋼板或冷軋鋼板噴塑支持，耐腐蝕、防護等級高。
3、可加裝隔離開關，檢修方便，也可加溫濕度控制裝置。
4、可加裝智能監控裝置，可監測電阻柜正常運行狀態下中性點不平衡電流、電阻片、電阻柜內的溫度，也可以監測發生單相接地故障瞬間的電流以及記錄接地動作次數，并預留通訊接口，可將檢測、記錄的信息傳遞至主控室，使運行人員在第一時間內得到信息。
產品特點
1、精心設計、專業保護
HSD-DZ-A型發電機中性點接地電阻柜連接在發電機中性點與地之間，當電網或發電機定子繞組發生單相接地故障時，向接地點提供附加阻性電流，使接地點電流由容性變成阻容性電流，從而保證產生的過電壓不超過2.6倍的相電壓。在設計參數時，力求將總的接地電流控制在15A以內，不僅可以滿足繼電保護靈敏度的要求，同時也可減輕發電機定子繞組接地時鐵芯的損傷。

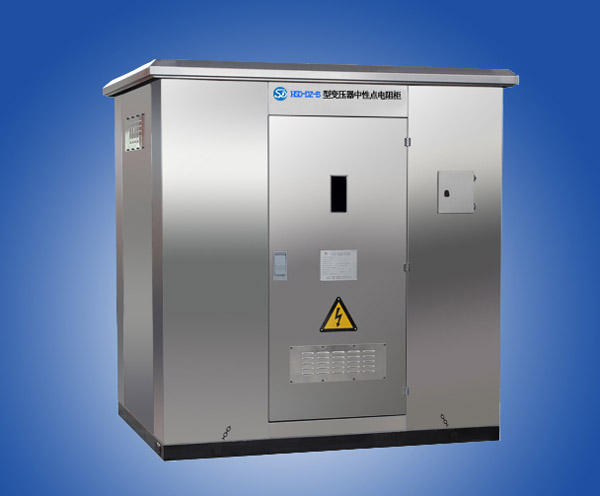

HSD-DZ-B型變壓器中性點接地電阻柜適用于6～35KV系統中性點采用小電阻或中電阻接地的場合。此時，電網出現單相接地故障時需立即跳閘切除故障線路。當電網出現單相接地時，接地電阻向接地點提供附加阻性電流，使接地電流呈阻容性質，從而保證產生的過電壓不超過2.6倍的相電壓。
2、結構緊湊，元器件性能優異，便于安裝
HSD-DZ-A型 發電機中性點接地電阻柜將零散的單相變壓器、電阻器、電流互感器、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，并可選配隔離開關、避雷器、智能保 護儀表等成套供貨；安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。裝置采用的單相變壓器為干式絕緣變壓器，工作性能穩定，抗沖擊能力強。變壓器二 次側采用不銹鋼材料電阻。
HSD-DZ-B型變壓器中性點接地電阻柜將零散的Z型接地變壓器（如系統無中性點引出則需加裝）、電阻器、電流互感器、測量?jī)x表、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，而且可以選配隔離開關、避雷器，成套供貨，安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。
3、監控功能齊全，并提供模擬量輸出
HSD-DZ-A型發電機中性點接地電阻柜是0.4KV～35KV發電機組中采用高阻接地的專用成套裝置，可選配電流和動作記錄儀等智能控制儀表，正常時可監測中性點不平衡電流，出現單相接地故障時，可記錄動作次數；且可為保護和監控系統提供模擬量輸出。
HSD-DZ-B型變壓器中性點接地電阻柜可加裝智能監控裝置，可監測電阻柜正常運行狀態下中性點不平衡電流、電阻片、電阻柜內的溫度，也可以監測發生單相接地故障瞬間的電流以及記錄接地動作次數，并預留通訊接口，可將檢測、記錄的信息傳遞至主控室，使運行人員在第一時間內得到信息。
4、性能可靠，選材考究，充分保證產品質量
HSD-DZ-A型發電機中性點接地電阻柜中裝設干式單相接地變壓器及相應的大容量電阻器，柜中還可裝設單相隔離開關，以便在進行檢修或?qū)嶒?yàn)時隔離電源。
HSD-DZ-B型變壓器中性點接地電阻柜內的接地變壓器為優質干式變壓器，其一次繞組為“Z”形接線；電阻器采用不銹鋼鎳鉻合金（Cr20Ni80）材料制成，導電率高、通流能力強、耐高溫、最高使用溫度可達1600℃；溫度系數≤ -0.045% /℃、阻值穩定、耐腐蝕、防燃防爆、可靠性高。用合金材料組成的電阻全部采用電阻單元，以多個單元采用亞弧焊接而成框架式結構，電阻單元采用耐高溫絕緣子（高分子）支撐連接。根據不同的客戶要求我公司可提供進口電阻器。
訂貨須知
訂貨時請告知以下參數：
1、系統額定電壓：(KV)；
2、短時允許電流：（A）；
3、標稱電阻值：（Ω）；
4、短時允許通流時間：（S）；
5、是否加裝電流互感器（CT）：CT變比及容量，繞組數量；
6、進出線方式：上進下出，下進下出，可選；
7、電阻柜的材質、柜體（IP）防護等級、色標及安裝地點；
8、是否需要加裝接地記錄及溫濕度控制裝置；
9、是否需加裝隔離開關，以備檢修； 10、電阻片材質。
注：客戶有其他要求可在訂貨時面談或提供書面要求
